2012 - Nordmeyer Drilling RIG Nordmeyer DSB 1-6 K Vertical Drill
()- Listing No
- 673676
- Year
- 2012
- Manufacturer
- Model
- Condition
- Used
- Location
- Poland
- Price
- €120,000
- Description
-
Complet set Drilling rig NORDMEYER DSB 1/6 K , 5 x UNITS AVAILIBLE !!! Ref. no.: W_169 Type: Drilling rig Brand: NORDMEYER Model: DSB 1/6 K Serial number: 2153 Counter: 11500 mth Manufactured: 2009 - 2012 Power: 129 KW Dimensions: L/H/W 9.60/2.95/2.40 Complet set drill rig NORDMEYER model DSB 1/6 K from 2010 year Multipurpose drill rig for aplications like: geothermal bore holes, water wells, engineering drilling. COMPLET SET: - Drill rods - Automatic rods holder - Mud pump - Triplex pump - Cyclotron Drill rods: - 160 meters, 82.5 NS (Nordmeyer Standard), 4 meters each one Engine: - Perkins 1106D, 6 cyl, power: 129kW (179 HP) at 2200 rpm./min Mud pump: Screw pump C.M.O. PS 350 - 2000, - nominal pressure: 14 bar - out put flow: 2000 l/min !!! Triplex pump: CAT high pressure for DTH drilling - nominal pressure: 50 bar - out put flow: 45 l/min All pumps are controled hydraulic with speed and pressure regulation Perfect for drilling in mostly all formations Drill head/rotary head: KSP 7.6.2 - I Gear: Torque 0-880 daNm, Speed: 0-70 rpm./min - II Gear: Torque 0-440 daNm, Speed: 0-140 rpm./min - water/mud connection 3’’ – 75 mm internal diameter inside drill head !!! - Mechanism for automatic unscrewing/screwing of drill rods and casing pipes - Mechanism for quick unscrewing of the rod with drill head feed control - Tiltable head - Triple top clamp inside drill head Jaws for tearing out casing pipes, - Feed: 800mm, - Feed force: 9000 daNm, 9.0 ton !!! Mast: - Pull down force: 5800 daNm - Pull back force: 5800 daNm - Feed length for rods: 5400 mm Winch: - Torque: 1000 daNm, - Speed: 0.8 m/s Jib mast: YES, hydraulic adjustable Tracks: Steel with rubberized pads, width: 450mm Manipulator for feeding drill rods Additional quick connectors: 2 sets Hydraulic supports: 4 pcs. + aluminum steeps Mass: 18000 kg Machine is hydraulic-manually controlled !!! COMPLETE SET !!! Drilling rig serviced at Nordmeyer GmbH in Belgium Has not working in Poland, bought in Belgium Technical condition:VERY GOOD FULL TECHNICAL DOCUMENTATION. Location: Bogucin 174, 21-080 Bogucin Cross roads S17/DK17entrance JASTKÓW POLAND Office: Aleja Warszawska 131B, 20-824 Lublin Contact person: Mr. Lukasz Swieca Phone: (0048) 695.414.388 Show the whole comment ompletny zestaw Wiertnica NORDMEYER DSB 1/6 K, 5 sztuk !!! Numer ref.: W_169 Typ: Wiertnica Marka: NORDMEYER Model: DSB 1/6 K Nr seryjny: 2153 Stan licznika: 11500 mth Rok produkcji: 2009-2012 Moc: 129 KW Wymiary: L/H/W 9.60/2.95/2.40 Kompletna wiertnica NORDMEYER DSB 1/6K z 2010 roku Wiertnica posiada żerdzie płuczkowe Automatyczny podajnik żerdzi Pompę płuczkową Cyklotron Wiertnica NORDMEYER DSB 1/6 K przeznaczona do odwiertów pod pompy ciepła, prac studziennych, otworów poszukiwawczych i geologicznych Wiertnica posiada 160 mb żerdzi, 82.5 NS (Nordmeyer Standard) Silnik: - Perkins 1106D, 6 cyl, moc: 129kW (179 KM) przy 2200 obr./min Pompy płuczkowe: Pompa śrubowa C.M.O. PS 350 - 2000, - ciśnienie nominalne: 14 bar - wydajność: 2000 l/min !!! Pompa CAT do myjki ciśnieniowej / zwilżanie urobku podczas wierceń młotkiem DTH - ciśnienie nominalne: 50 bar - wydajność: 45 l/min Wszystkie pompy sterowane hydraulicznie. Idealne rozwiązanie do każdych warunków geologicznych. Głowica obrotowa: KSP 7.6.2 - I Bieg: Moment obrotowy 0-880 daNm, Prędkość obrotowa: 0-70 obr./min - II Bieg: Moment obrotowy 0-440 daNm, Prędkość obrotowa: 0-140 obr./min - Wejście na płuczkę 3 cale – 75 mm przelot we wrzecionie głowicy - Mechanizm automatycznego odkręcania/ zakręcania żerdzi i rur osłonowych - Mechanizm szybkiego rozkręcania żerdzi wraz z kontrolą posuwu głowicy - Głowica odchylana oraz wychylana - Górny zacisk Szczęki do wyrywania rur osłonowych, - Posuw: 800mm, - Siła wyrywania: 9000 daNm, 9.0 ton !!! Maszt: - Siła uciągu: 5800 daNm - Siła docisku: 5800 daNm - Robocza długość żerdzi: 5400 mm Wyciągarka linowa: - Moment: 1000 daNm, - Prędkość: 0.8 m/s Bocian masztu: TAK, regulowany Gąsienice: Stalowe z nakładkami gumowanymi, szerokość: 450mm Manipulator do podawania żerdzi Dodatkowe szybko złącza: 2 zestawy Podpory hydrauliczne: 4 szt. + podkłady aluminiowe stopy Masa: 18000 kg Maszyna sterowana hydraulicznie- manualnie !!! KOMPLETNY ZESTAW !!! Wiertnica serwisowana w Nordmeyer GmbH w Belgii Nie pracowała w Polsce, kupiona w Belgii Stan techniczny: BARDZO DOBRY PEŁNA DOKUMENTACJA TECHNICZNA. Do obejrzenia na naszym placu sprzedażowym: 21-080 Bogucin Skrzyżowanie S17/DK17/DK12 Zjazd JASTKÓW obok Karczmy Bida Biuro: Aleja Warszawska 131B, 20-824 Lublin kontakt: Łukasz Świeca tel: +48.695.414.388 * - Wszystkie informacje dotyczące niniejszego przedmiotu sprzedaży nie stanowią oferty w rozumieniu art. 66 kodeksu cywilnego jak również nie powinny być rozumiane jako aukcja internetowa i należy je traktować wyłącznie jako zaproszenie do negocjacji w celu ewentualnego ustalenia treści umowy która zostanie zawarta w formie pisemnej. Firma zastrzega sobie prawo do ewentualnych błędów związanych z treścią ogłoszenia.
About this machine

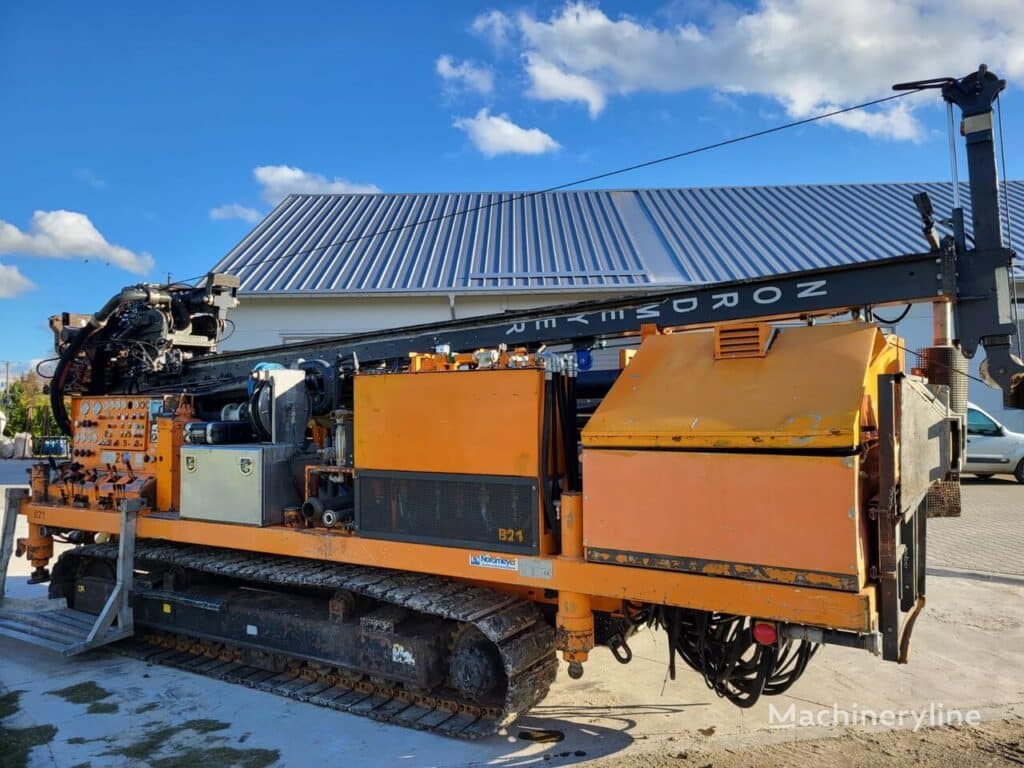

This is a vertical drill rig designed for geothermal boreholes, water well drilling, and engineering and geological exploration work. The Nordmeyer DSB 1-6 K is a multipurpose drilling rig supplied here as a complete working set, including drill rods, automatic rod handler, mud circulation pump, triplex pump, and cyclone separator.
The machine is powered by a Perkins 1106D six-cylinder diesel engine rated at 129 kW (179 hp) at 2200 rpm. It carries 160 metres of drill rods in 4-metre sections, each meeting Nordmeyer Standard (82.5 NS) specification. The rig weighs 18,000 kg and measures 9.60 metres long, 2.95 metres high, and 2.40 metres wide, riding on steel tracks with rubberized pads 450 mm wide.
The rotary head (KSP 7.6.2) offers two gear ranges: first gear delivers 0–880 daNm torque at 0–70 rpm; second gear delivers 0–440 daNm at 0–140 rpm. The head accepts a 75 mm (3 inch) internal-diameter mud or water connection and features automatic rod and casing-pipe threading and unthreading, tiltable geometry, and a triple top clamp. The mast delivers 5800 daNm pull-down and pull-back forces with a 5400 mm rod feed stroke. A hydraulic jib mast is fitted.
Circulation is handled by two independent pump systems. The screw mud pump (C.M.O. PS ) operates at 14 bar nominal pressure with 2000 litres per minute flow. A CAT triplex high-pressure pump for down-the-hole drilling operates at 50 bar with 45 litres per minute flow. Both pumps feature hydraulic speed and pressure regulation. The winch delivers 1000 daNm torque at 0.8 m/s. Casing extraction is achieved via hydraulic jaws with 800 mm feed and 9000 daNm (9-tonne) pulling force.
The rig is controlled hydraulically with manual operation. Four hydraulic supports with aluminium feet are included, along with two additional quick-connection sets. The machine was serviced by Nordmeyer GmbH in Belgium and has not operated in Poland since purchase. It is supplied with full technical documentation and is reported to be in very good condition. The unit shown carries a service counter reading of 11,500 hours and was manufactured between 2009 and 2012.
This description was generated automatically from the listing details and may not reflect every specification. Please confirm with the seller before purchase.
